24年 3月24日(金)

ま~、何はともあれ 自作のキーシリンダーイルミ が完成です。(^ω^)

/





















MyパルサーのキーシリンダーイルミをLED化します。















キーシリンダーイルミLED化 と言えば定番中の定番。















な~んだ、大したことない・・・なんて

言 わ な い の !


















なぜなら パルサー にはキーシリンダーイルミという装備自体がありません!(爆)
当初、他車のキーシリンダーイルミ移植を考えていましたが、これを出品しているのはほぼ オークションストア。




シリンダーイルミの内外径を質問するも返事なし・・・(ち~ん)








やっと返事が来た 1件も



“数ミリの違いがクレームになるのでこの手の質問には答えられません。” (が~ん)


























だったら~
























作りましょう!! (^ω^)

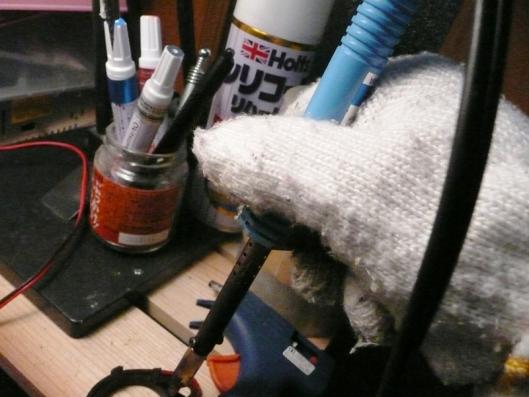

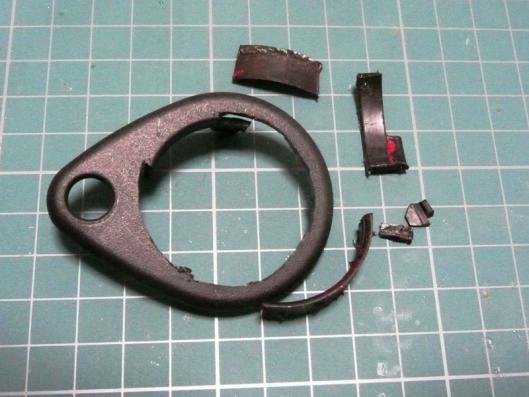

ホットナイフを使いじっくり切り出してい行きます。




軍手をしていても、時間を掛けるためとても熱いです。















急ぐと 足の親指を切りますから!(爆)
(;^ω^)意味ノ分カラナイ人ハ ↓ ノ記事ヲ読ンデネ。
パルサー 20プリウス化! 大負傷!!! (PG12指定)

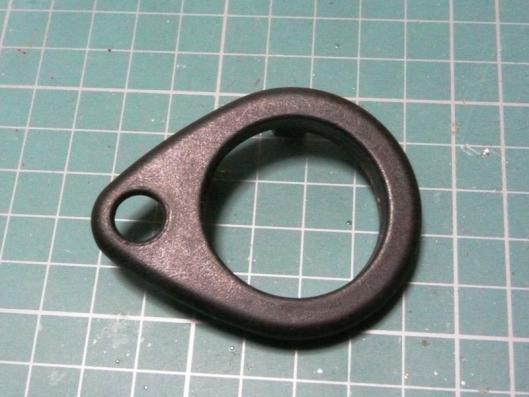

自分の中では結構頑張って丁寧に切り出せたと思います。(汗)
キーシリンダーイルミなのに1周していない所がポイント?です。















ここで使用するLEDを紹介。
テープ型側面発光クリアドームLEDです。




これは 前の愛車 ランエボ に装着する予定だったLEDの余りです。




このテープLEDは切った残りも使えるのです♪
参照記事↓
エボ4の想い出! ディライト仕込み! 側面発光SMDテープLED入手 と ドライブレコーダー直るかな?

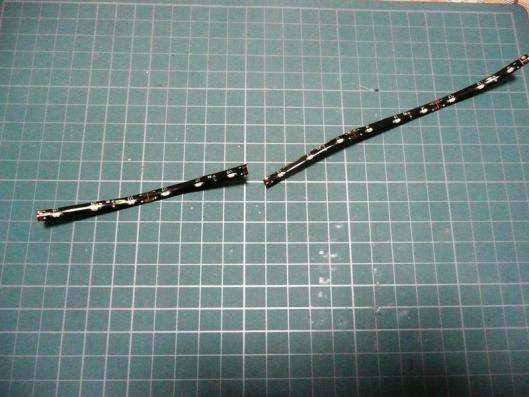

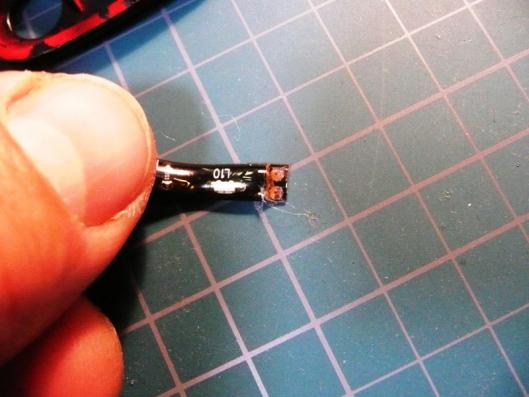

必要な長さに切り出した テープLEDの電極をむき出し磨きます。

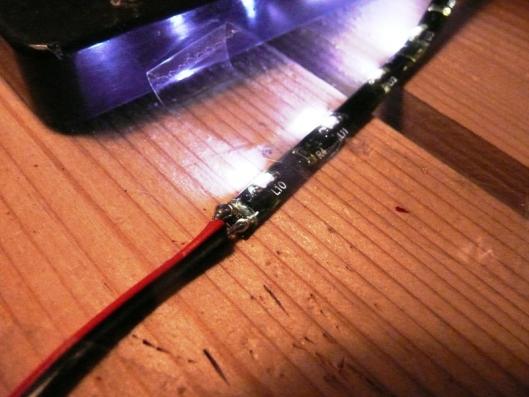

ここに配線を接続すれば、ほら!
テープLEDが発光します。

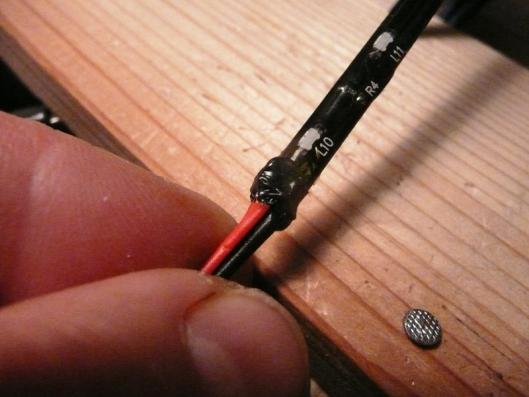

テープLEDの電極接続部分がとても弱そうで不安なので速攻でホットボンドで固定。
この後その上から熱収縮チューブで固めました!

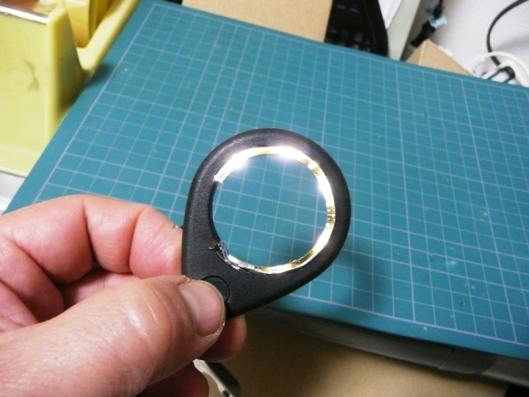

このテープLEDを先ほど切り出したキーシリンダーカバーに装着すれば・・・・・・

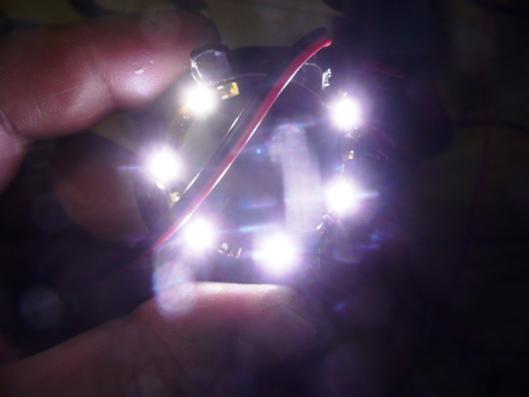

激光キーシリンダーイルミが完成!(バカ)
・・・んな訳ありません。

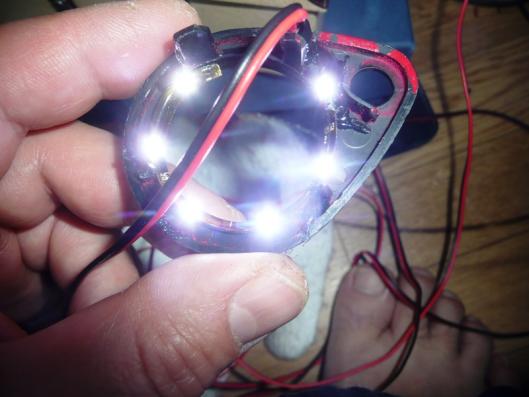

実はこれは裏側でした。
ディライトにできるほどの激光LEDを表にして キーシリンダーイルミ にはキツすぎ!






わざと反対に向けて装着しました。

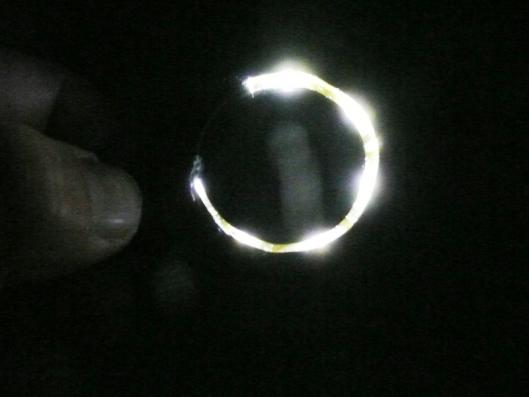

なので、下側に向けての激光。
空でも飛びそうです。(笑)
















無駄に激光が出ていて勿体無い?ので LEDチューブの下になる方を遮光します。
オキツモ耐熱耐候マーカー(銀)でLEDの光が見えなくなるように色を塗ります。


銀色で反射して表側に光が広がればいいな~って期待していますが。(;^ω^)

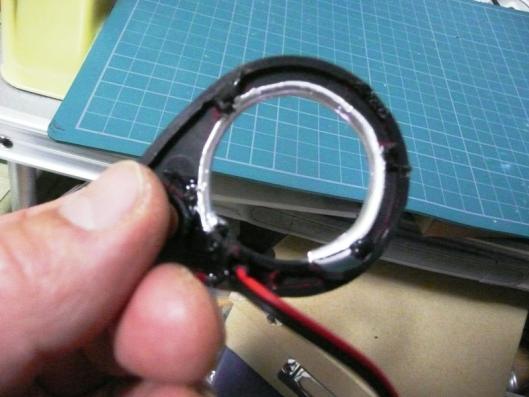

キレイに塗れました。
激光は全く溢れていません。

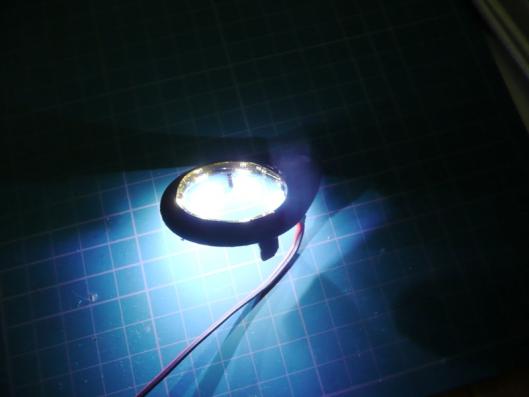

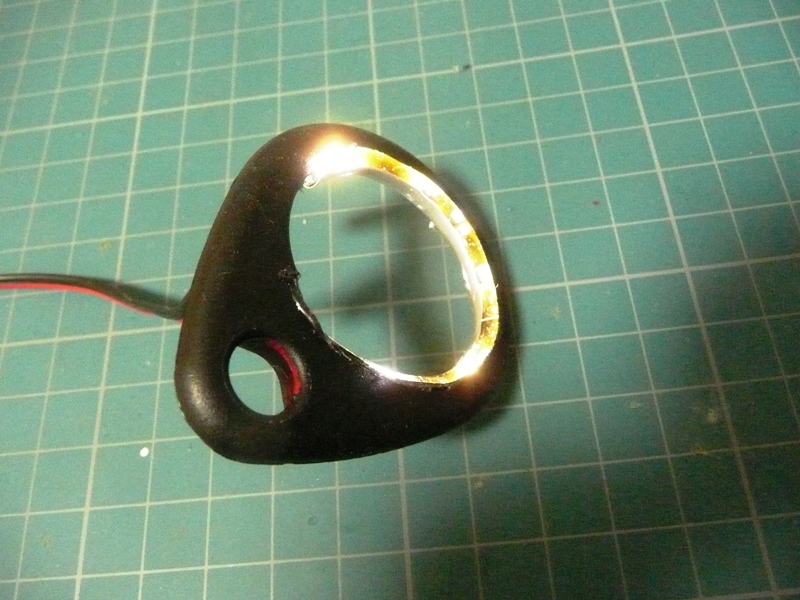

表から見たらこんな感じ。
なんか、思ったより大した事ねぇなぁ~!(マテ)















ま~、何はともあれ 自作のキーシリンダーイルミ が完成です。(^ω^)














言っていませんでしたが、LEDを1周させていないのは テープLEDの切り出し長さ が合わないからです。
方法はあるのかもしれませんが、思いつきでやった作業にいい案が思いつかないというお粗末さです。
(´ε`;)









とりあえずは完成!
さあ、取り付けようかな!
