一家に一台 パルサー があるとワルサ(クルマ弄り)に困りませんよ~!(笑)





















常に次はどんな ワルサ(クルマ弄り)しようか? 考えていたりする HITOTSUYA です。(マテ)

















今日はする事が無くなったので スモーカートレイ(灰皿) を弄ります。
自分はタバコは吸いませんのでここは小物入れです。






・・・私も小物ですが!(´ε`;)
















古いクルマの純正には有りがちなのか?イルミをなるべく明るく見せようという努力は見れません。(ち~ん)
シガートレイイルミLED化
以前、ココの シガートレイイルミ純正球をLED化したものの、ま~暗い、暗い!


これ、なるべく明るく見えるように写した画像です。


















シガートレイ(灰皿)のイルミをバージョンアップさせます。











以前は純正球をLED化しただけでしたので、あまり面白くありませんでした。










しかも、旧車には多いのか?イルミをなるべく明るくしようという努力が基本構造に見れません。









なので、LED化しても大して明るくならず満足度は低いモノでした。



















今回はシガートレイ自体にイルミを付けます。

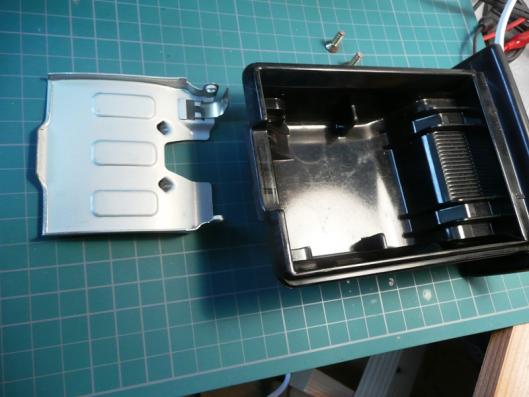

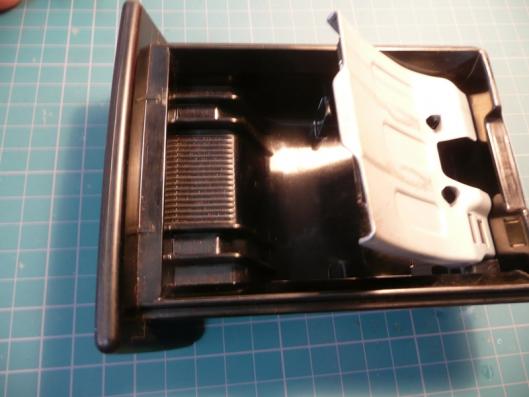

先ず、シガートレイを分解します。

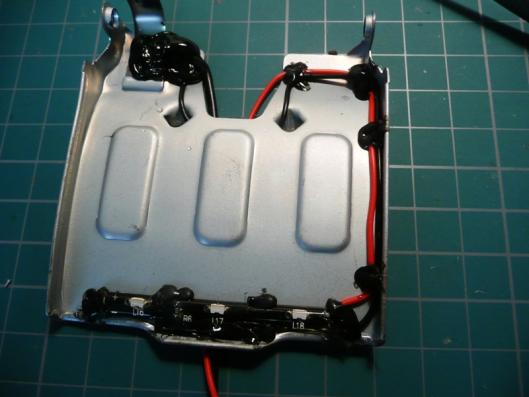

シガートレイの押さえ金具の下になる部分にLEDを貼り付けます。
使用したのは 側面発光クリアドームLED です。






前回と同じ余り物のリサイクルです。(笑)

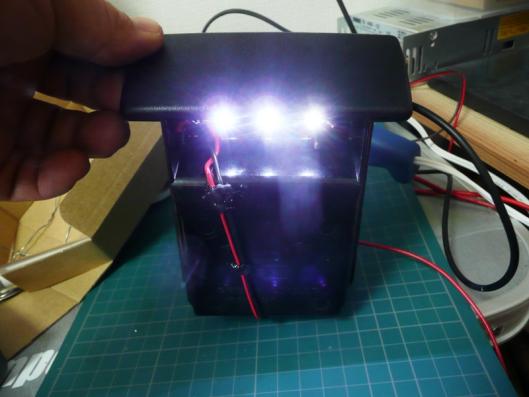

いきなり発光テストですが、シガートレイ本体の下にも クリアドームLED を仕込みました。

















ここからは 現車合わせです。
(行き当たりばったり作業とも言う。)

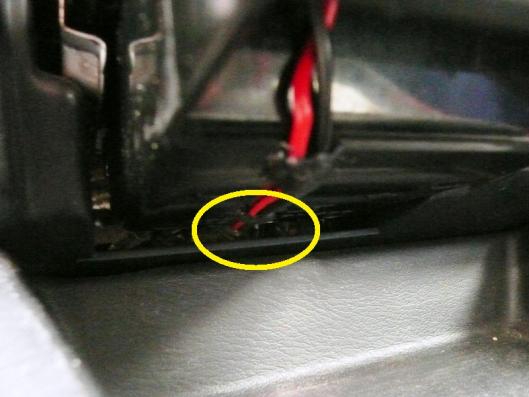

出来上がった シガートレイ を入れようとすると増設した配線が邪魔で入りません!(爆)




















当たる所は切ってしまえ! (;;`皿´)

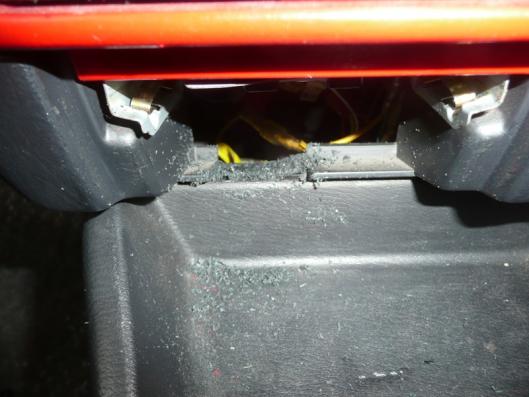

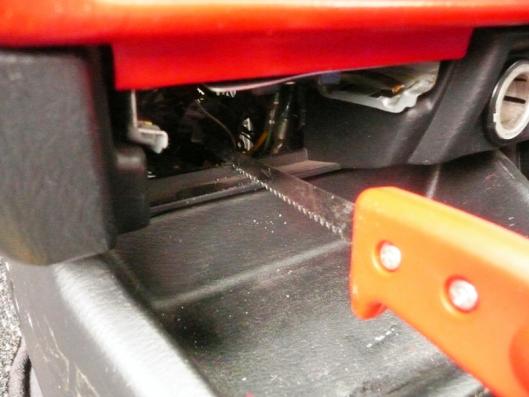

引き回しノコギリで切り出しました。


















旧車でないとできないかも知れない作業です。
旧車でもしない人はしないか?(爆)



















下が入るようになったかと思ったら今度は上が入らない!(爆)
シガートレイの上にもレールがありこれが当たります。







コレを切る訳にはいきません・・・・





















シガートレイのこの部分に新たに盛った配線が干渉しています。
なので、トレイ自体を加工します。





















トレイの一部をぶった切り、配線をトレイの壁の中を通しました。
これで、ツラは純正時と同じ高さに!








こんどこそ入るハズです。(笑)































シガートレイが挿入できるようになったら今度はアースを作ります。

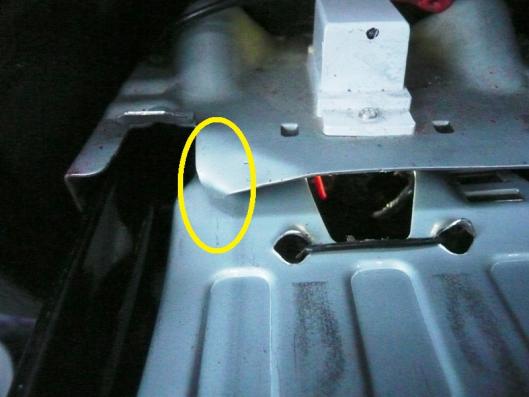

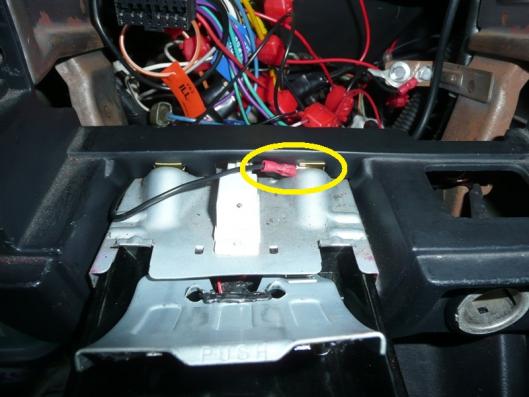

トレイ内の押さえ金具をアースにしていますので、これに接触するダッシュボード内の金具にアース化します。







ここはボディーと直に接触していないのでアーシングを取ればアース化します。





















今度はトレイの押さえ金具とダッシュの金具の接触が悪く悩みます。
テスト時では上手くいっていたのに・・・

















原因はコレでした。
P1 120675s

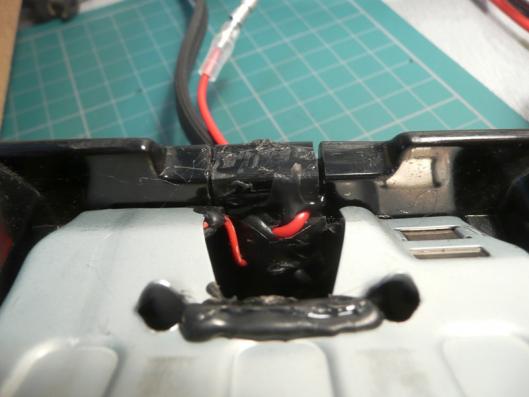

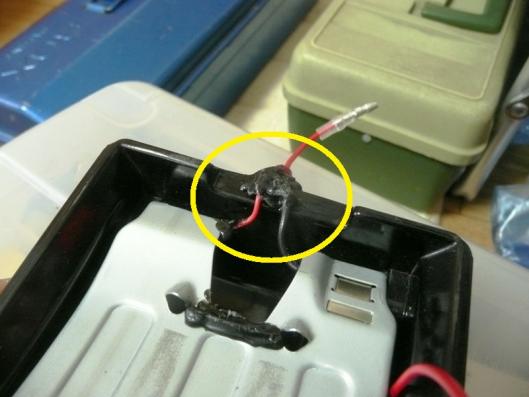

配線保護の為、盛ったホットボンドが干渉していました。







念のための保護だったのですが、コレがなくても接触しないハズなので取っ払いました。

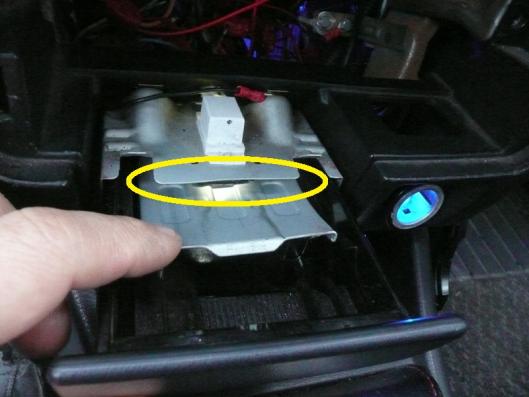

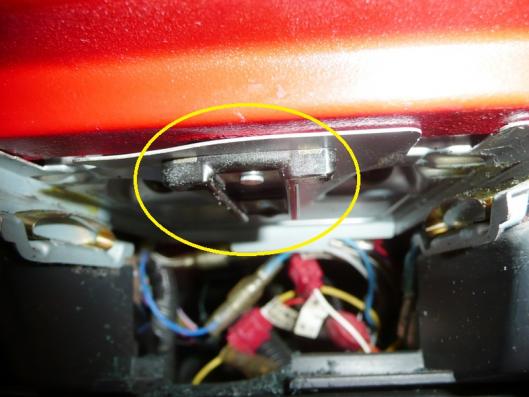

今度はトレイの押さえ金具とダッシュの金具の接触するタイミングが悪く、ダッシュの金具の一部をビミョ~に曲げて微調整しました。
これで完成です!!!









この微調整の意味は・・・・









































イルミを点灯させます。
・・・が、シガートレイ には何も変化はありません。








失敗か? ( ̄ω ̄;)


























シガートレイを少しずつ引き出していくと・・・・

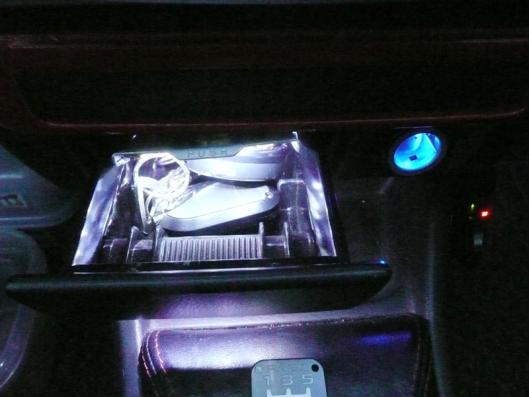

1cmちょっと引き出した所で シガートレイイルミ が点灯!









スイッチ付きなんです! (^ω^)

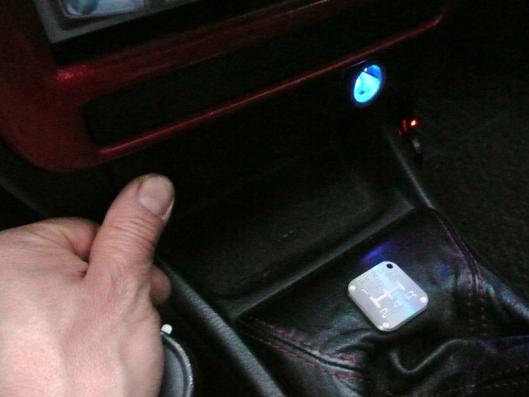

閉まっている時は消えていて、開けると点灯するシガートレイイルミです!

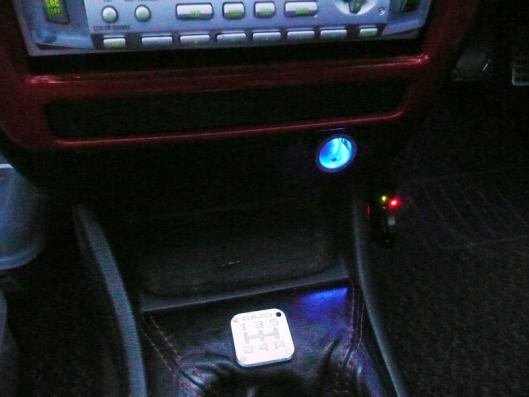

押さえ金具に直にLEDをつけたので、中身がよく照らされています。
前回とはエライ違いです。


















一家に一台 パルサー があるとワルサ(クルマ弄り)に困りませんよ~!(笑)
やり過ぎ注意ですけどね~。
















トレイ下にもLEDを仕込みましたので、もちろん下にも激光が!
これの実用性は・・・・あまりないかも?








でも、自己満いっぱいの作業でした。



















今更ですがネタバラシ・・・・
閉めると消えて開けると点灯するスイッチイルミは偶然の産物です。(爆)




当初は押さえ金具とダッシュの金具接触によりイルミで常時点灯を考えていましたから!!
( ´∀`)






結局はヒマ人なんでしょうか?
