フォグスイッチイルミ(自作)が完成です! ( ´∀`)

/


















最近気になって仕方ない、フォグスイッチのイルミを制作しちゃいます。

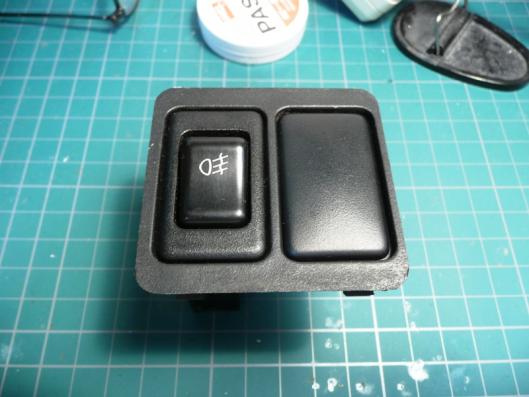

Myパルサーのフォグスイッチにはイルミがなく、外観からもその装備が無いと判断したので作る事にしました。
※JN15パルサーのフォグスイッチイルミは実はあり、自分のモノがお亡くなりになっていただけでした。 (爆)















イルミ制作するにあたって手持ちのモノで揃えてみました。

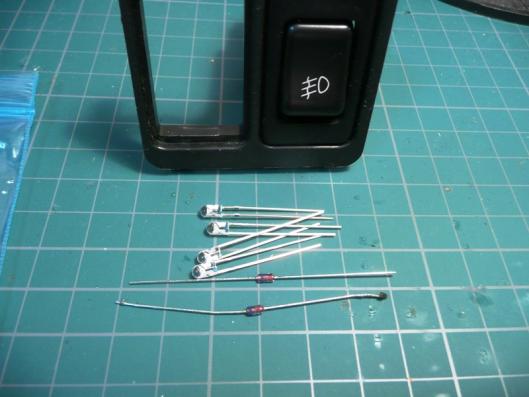

用意したもの
3mm青色砲弾型LED 3.2V 20mA 1000~2000mcd
CRD 定電流ダイオード E-103 8.0~12.0mA

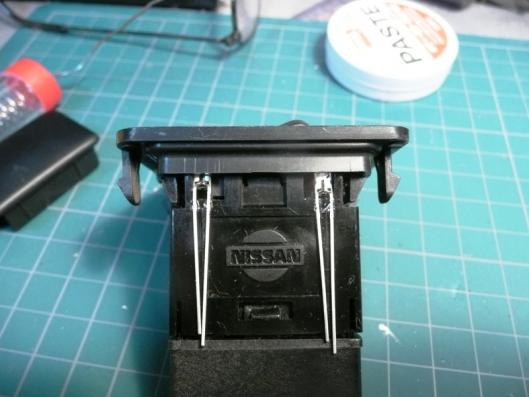

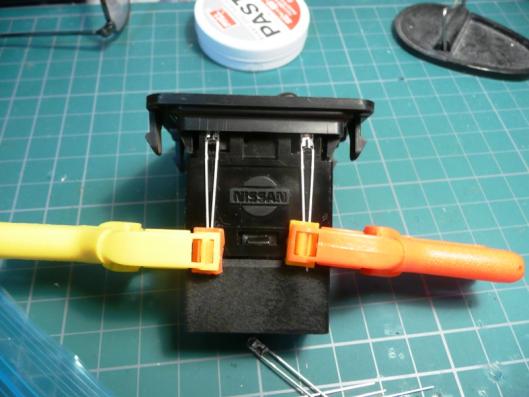

LEDをスイッチ裏の隙間から差し込みクランプ等で固定します。
この時、スイッチが動くことを確認しておきます。

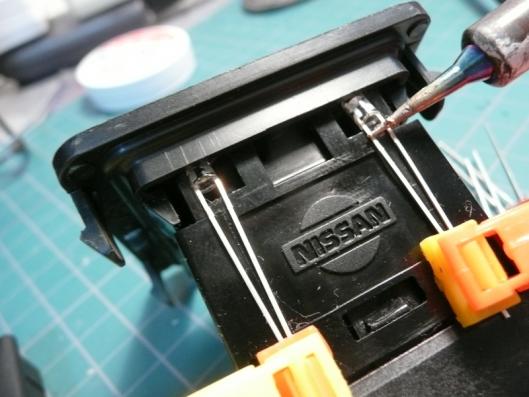

LEDの足とスイッチが接触している部分に ハンダゴテで熱を入れて少しだけ溶かします。
LEDは熱に弱いので熱の入れすぎには充分注意します。















LEDがスイッチに貼り付きました。
強い強度は期待できませんけどね。

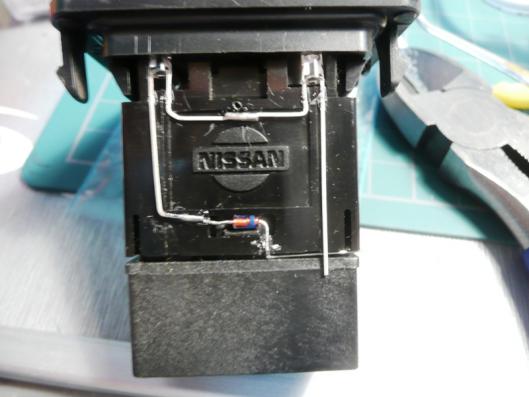

CRDを取り付けて回路を完成させます。

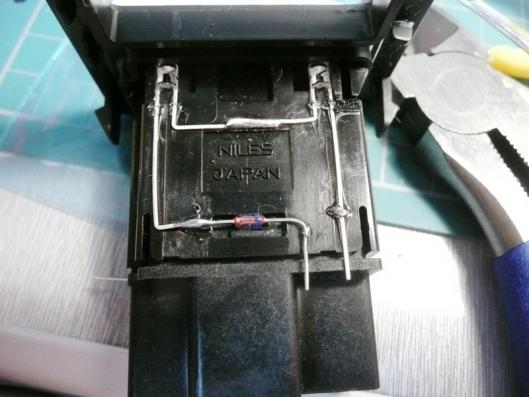

こちらは裏側。
表と回路を繋げないといけないのに プラス と マイナス が逆に・・・・


仕方なく配線を交差させました。



よく考えてから作りましょう!(爆)
( ゚Д゚)ソーダ、ソーダ!

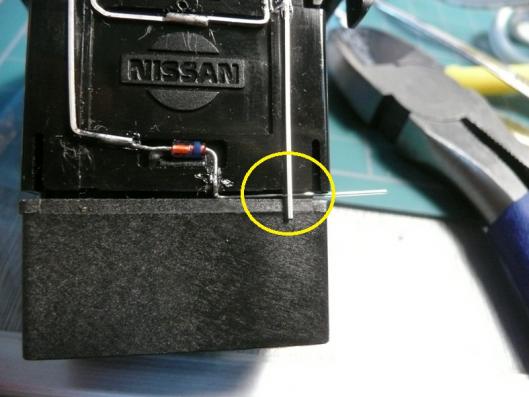

なのでよく考えてスイッチにある溝を利用し、配線を立体的に交差。
この後テープで絶縁すればバッチリです。















スズメッキ線(ここでは余ったLEDの足)を利用し、表と裏のLEDを直列に接続し、回路を完成。

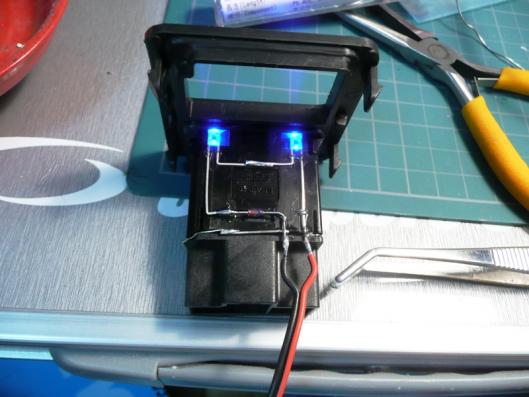

配線を接続すれば発光が可能に! (^ω^)

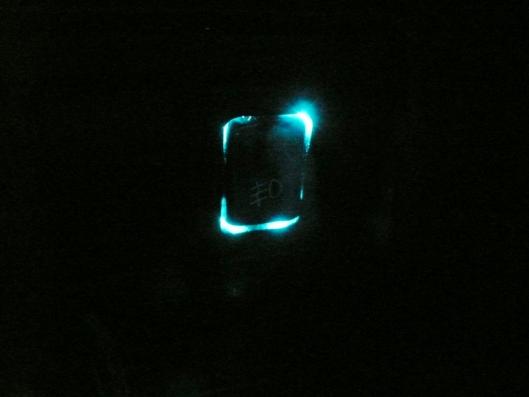

フォグスイッチイルミ(自作)が完成です! ( ´∀`)

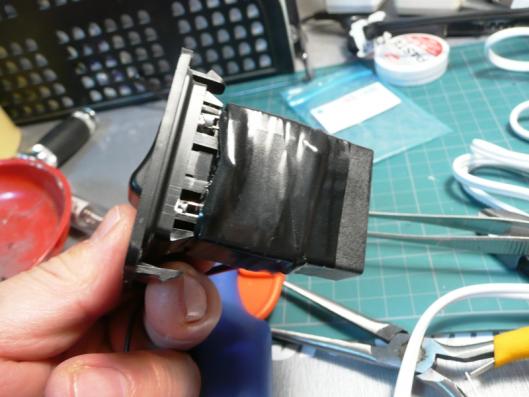

スイッチ周りの配線をテープで巻いて保護&絶縁。

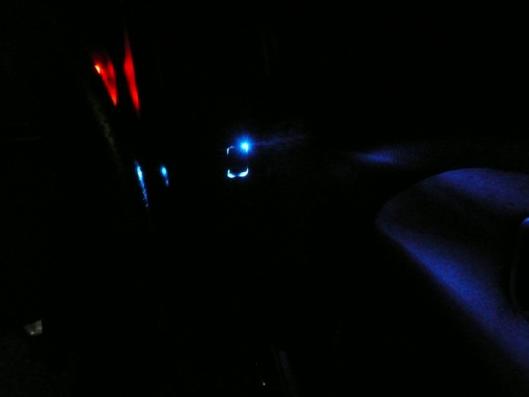

早速クルマに取り付けしイルミ発光!
今まで真っ暗だった場所にフォグスイッチイルミが光り、1発で触れるようになりました。



今まで真っ暗だったので、手探りで触ってスイッチONしたら ミラーが動いたりしてましたから!(爆)















減光を狙った E-103 でしたが充分眩しいですね。
これなら E-562 (5.6mA)でも大丈夫そうです。




純正イルミがあるって知らなかったなぁ~・・・
今更直しにくい状況です。(爆)
