24年 3月10日(土)

夜に確認・・・・

/
















こちらもフォグランプスイッチ同様に気になっていた所・・・






ドアミラーのリモコンスイッチです。
ここも夜真っ暗なのでイルミを制作して取り付けたいと思います。





今回こそは 前回(フォグスイッチ)みたいに純正イルミはございません!(笑)


















手持ちのジャンクLEDで光らせ方を考える・・・(マテ)

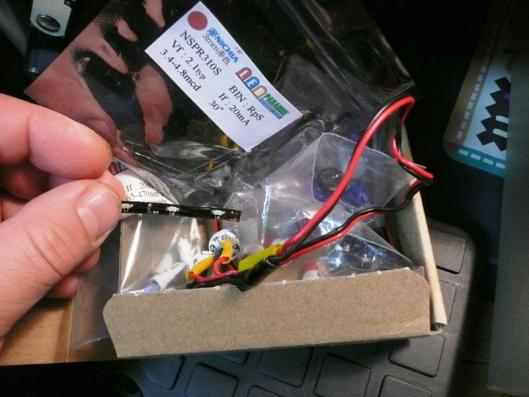

その中に 3mm赤色LED砲弾型 に CRD と スイッチングダイオード が付けられたモノを4発発見。



きっと T5ウェッジ を作ろうとして途中で放置したものだろう。(マテ)

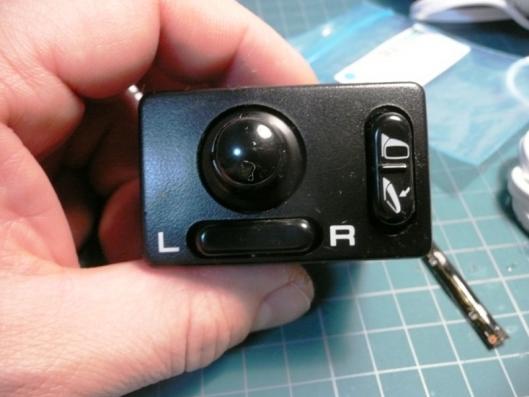

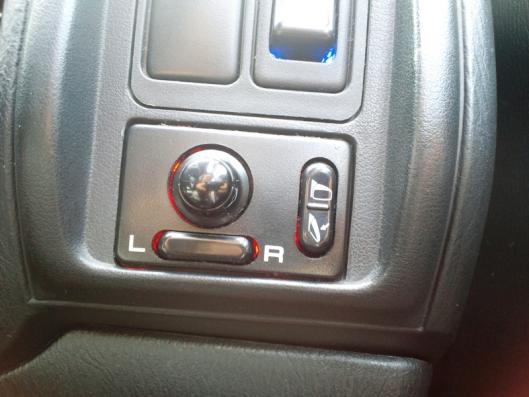

純正ドアミラーリモコンスイッチにイルミを仕込みます。
光らせるポイントは3つ。

1・ミラー上下左右調整スイッチ。
2・ドアミラー電動格納スイッチ
3・ドアミラーリモコン左右選択スイッチ

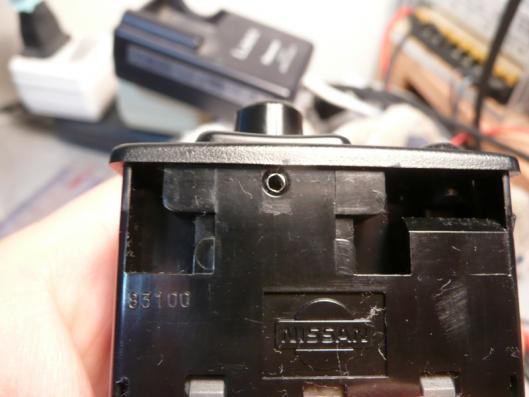

イルミはスイッチの隙間を利用します。
「1」 と 「2」(上部) はスイッチ上部の隙間からLEDを仕込めそうです。

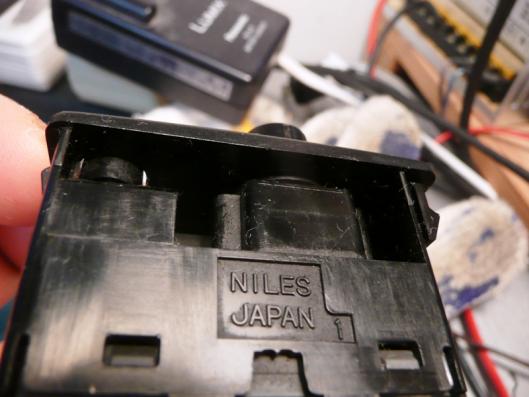

「2」(下部) はヨシとして 「3」の部分は完全にブラックボックス化しています。
これでは隙間を利用できません。
















問題ないだろうと予測して切り出してみました。(マテ)
最初は ハンダゴテ で溶かして穴を開けたら溶けたプラがスイッチ内部に盛り出てスイッチが不動に・・・(汗)

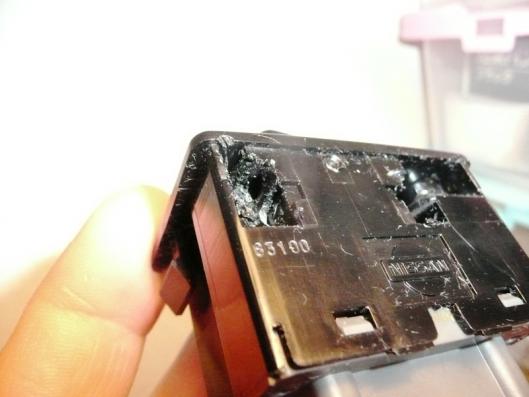

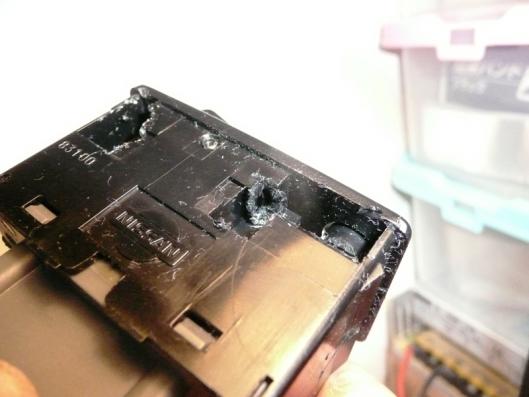

ホットナイフで改めて隙間に繋がる穴を開けました。
スイッチ内部に盛り出たプラも除去できてスイッチが動くようになりました。
(;^ω^)=3 ほっ

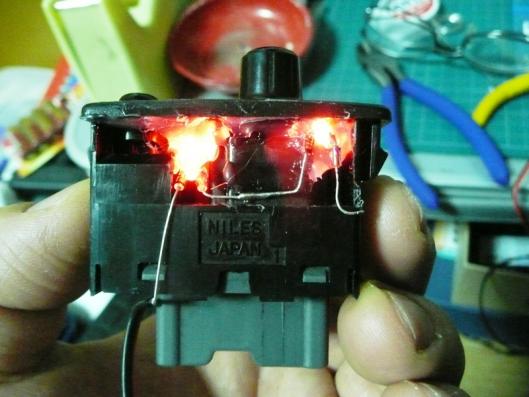

スイッチ本体隙間に先ほど発見したLEDを突っ込み、それぞれの隙間から光が漏れる角度で、クリアーのホットボンドで固定。
その後、ハンダ付けでLED同士を直列に接続しました。


















こちらスイッチ本体下側。
クリアーホットボンドを利用して透過により光を誘導しました。


見た目はとてもそうは見えないキタナイ出来栄えですけど!(爆)



スイッチの可動部分にホットボンドが付かないように気を付けました。
















正面から見たところ。



内面の精度の悪さは全く見えません。

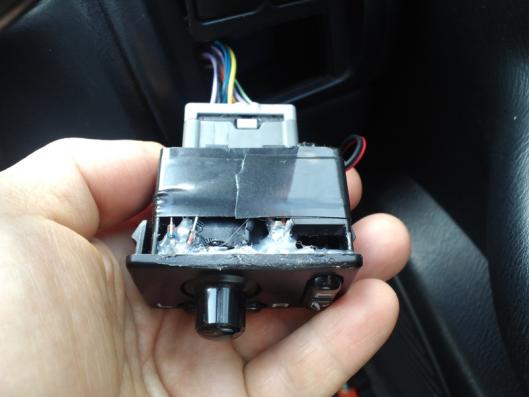

これでヨシとしスイッチ本体周りにテープで巻き、絶縁と配線保護をして出来上がりです。




後はとりつけるだけ!(^ω^)

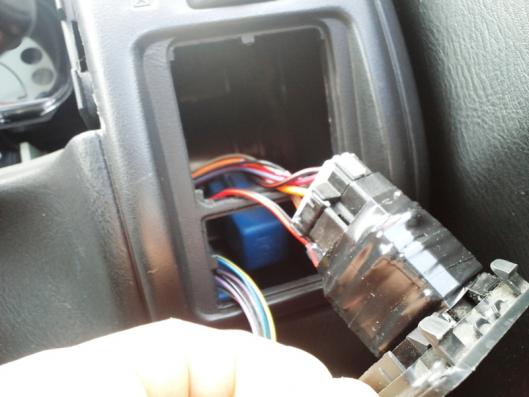

ドアミラースイッチを取り付ける前に 前回のフォグスイッチ を確認してみました。
ただのランプスイッチなのにこの配線の多さ、テスタで計測してもイルミらしき配線が数本発見・・・



ホントにイルミあったんだな~・・・・ ま! いいか!!(マテ)

















LEDイルミを仕込んだ ドアミラーリモコンスイッチ を取り付けます。

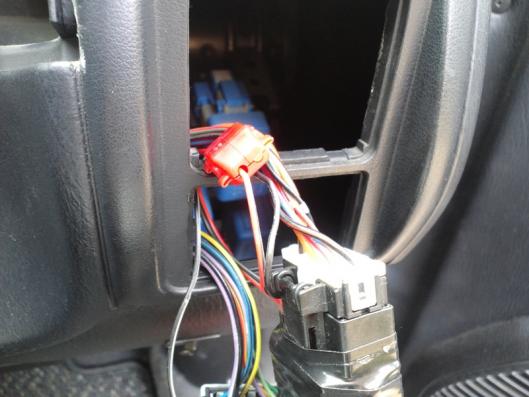

元のカプラーに差し込みます。



















イルミ電源を取ります。
すぐ近くのフォグランプスイッチのイルミ線から取りました。



面倒になったので横着しました。

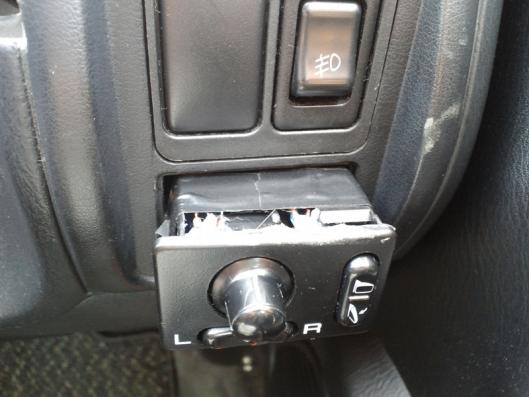

イルミを取ったらスイッチをパネルに戻して・・・

って入りません!(爆)
スイッチ周りを保護したテープが邪魔になってしまったようです。



思った以上に隙間がありませんでした。

















仕方なくスイッチ本体周りのテープを剥がしました。


配線剥き出しで やっている事は無茶苦茶です。
真似されないよう お願い申し上げます。



配線の安全確保を怠ると思わぬ事故に繋がりますんで・・・




何が起きても自己(事故)責任です。(´ε`;)

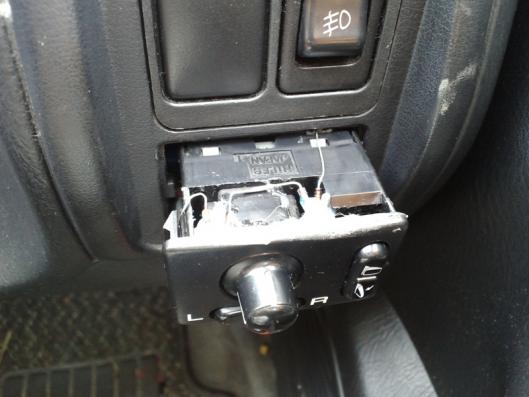

これでもギリギリ入らなくて無理矢理入れました。



もはやまともに2度と取り出す事、叶いません。(マテ)



取り出す時は破壊もしなくてはいけません。(マテ、マテ)
無理矢理入れましたが、この状態でイルミLEDが点灯しなかったら目も当てられません・・・(滝汗)

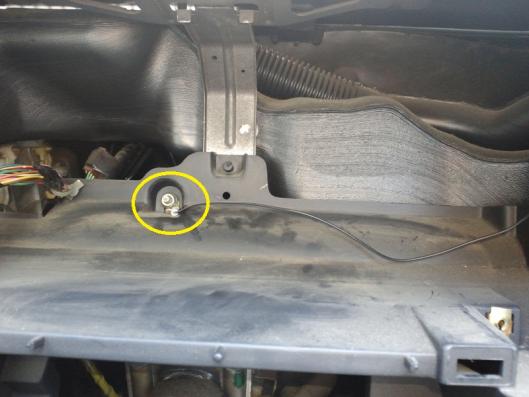

アースはスピードメーター裏にあるボルトから。
フォグランプスイッチイルミのアース線から取れば良かったのですが、エレクトロタップを切らしてしまったので、クワ型端子でアースをとりました。















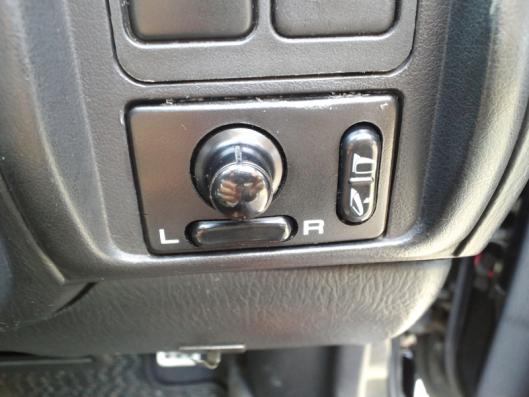

点灯確認・・・
どうやら大丈夫のようです。
(;^ω^)=3ほっ

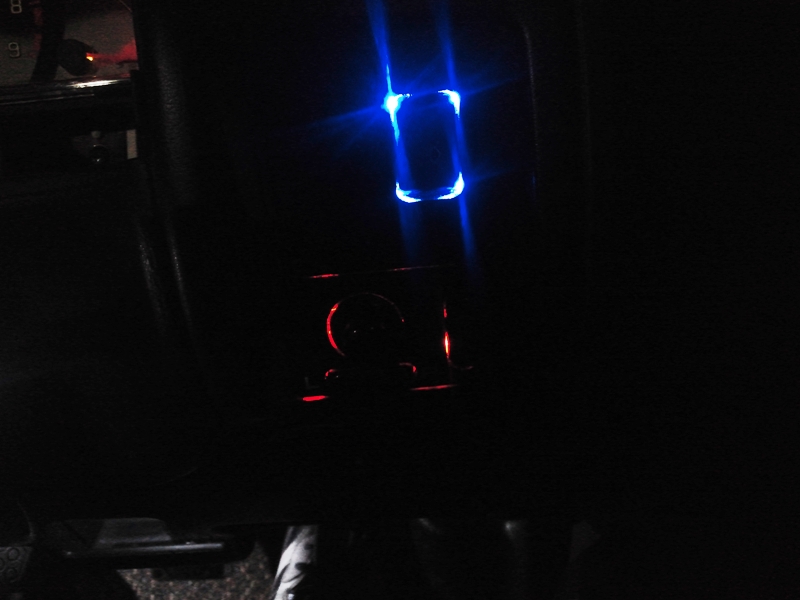

夜に確認・・・・
透過イルミスイッチ でなく 隙間イルミスイッチ は変な感じにも見えます。(マテ)















ま~、文字盤、表示内容は見えませんが、スイッチの場所がイルミでハッキリ分かるのでこれはこれでヨシですね。
ホントに自己満DIYですわ。(笑)


ホンマ、工作的なDIYですぅ~。
