24年 4月 2日(月)

・・・っていうか基本はコレでしょ!

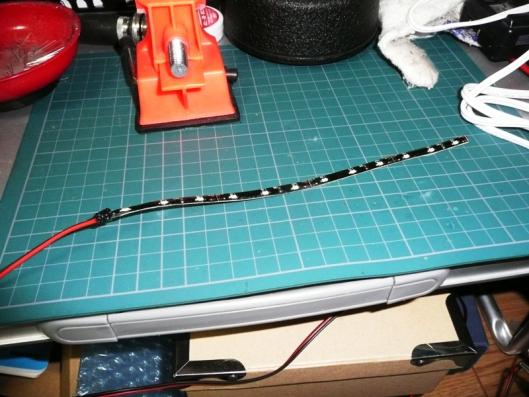

メーター照明LED化の目安をつけるため、このようなモノを作りました。
作ったというか、切り落としていた 側面発光クリアドームテープLED に配線を繋いだだけですけどね。

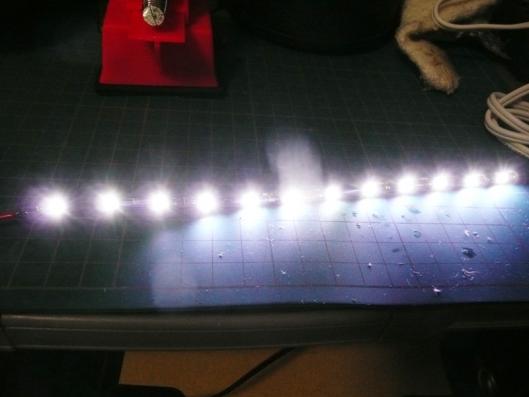

しっかり発光します~! (^ω^)















これをどう メーターに組み込むのが最適か? いろいろ試している訳です。
特にスピードメーター裏は大きな基盤があり条件が制限されて難しいですね・・・・

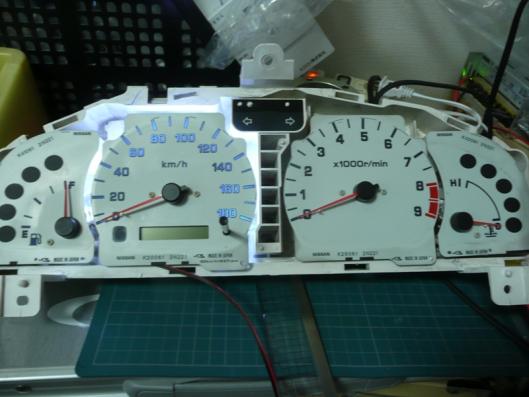

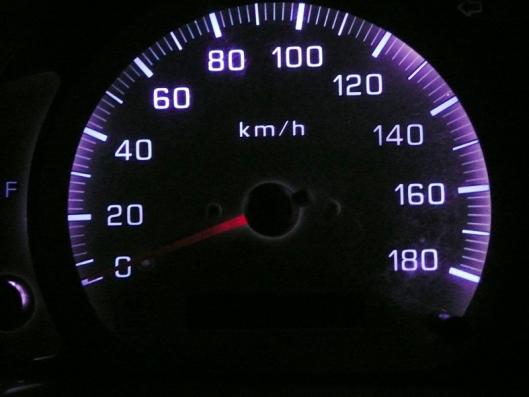

これがクリアドームテープLED(白)で発光させた風景。
メーター中央の指針が暗いです。



これもなんとかしたい所!















今度はメーター中央指針の照明強化、または別照明を検討します。

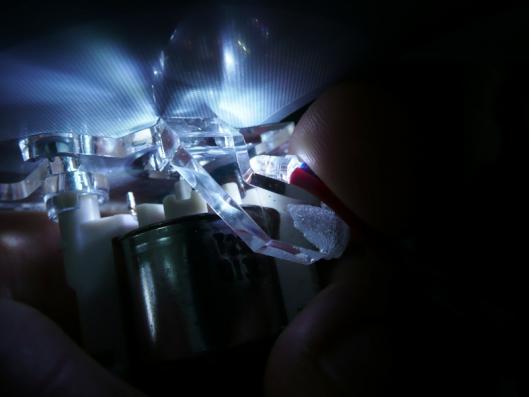

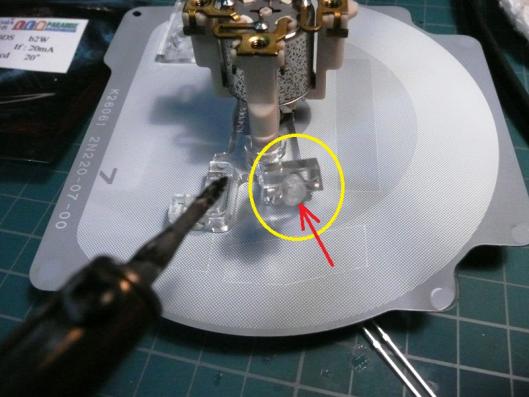

メーター裏の光を誘導するアクリルにハンダゴテで穴を開けます。
・・・こんな事して大丈夫かって?







大丈夫! コレは予備のメーターですから!
( ̄ー ̄)エッヘン!

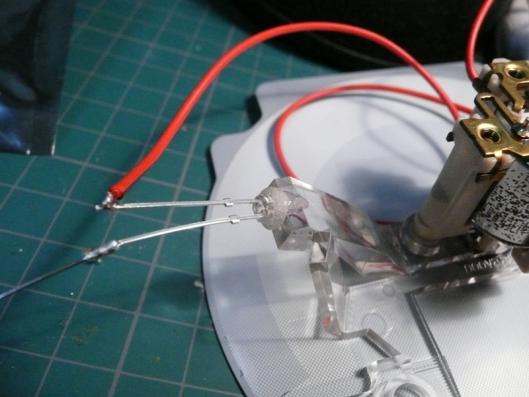

ここに 3mm砲弾型LEDを入れました。
日亜の強いヤツで 1発100円もします。(笑)

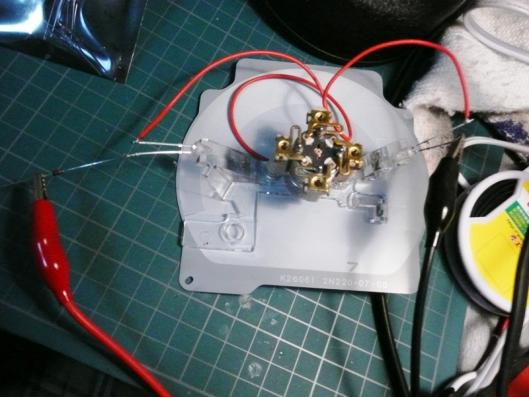

今はテストなんで仮配線。
CRD(E-183) を繋いでスイッチON!




すると光が ババババッ~! ってちらつきだした。






あれ?おかしいぞ?





・・・・つきの瞬間、LEDは消滅!(爆)










CRDの極性を間違えて接続していました!(爆)










CRDって極性反対でも電気流れるんですね。



ただし、LEDがぶっ飛びますけど!(大汗)

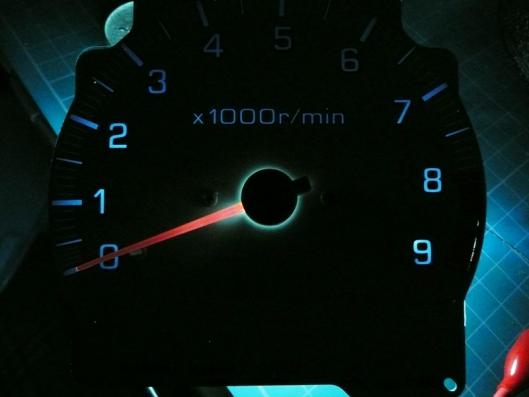

コレが先ほどの成功例。
メーター中央指針が光っています。




・・・けどちょっと物足りないかも?

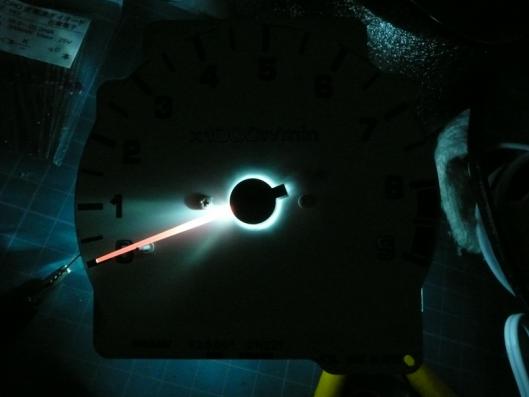

メーター中央に直照明を試みました。















結果、激眩!(笑)
・・・って思っていたら次の瞬間LEDが消滅!
マタカイ! ミ(ノ_ _)ノ=3ドテッ!!








理由はメーター中央のモーターにLEDの両足が触れてショートしたからでした。










しょうもない理由で 1発100円もするLEDがすでに 3発終了~!(爆)

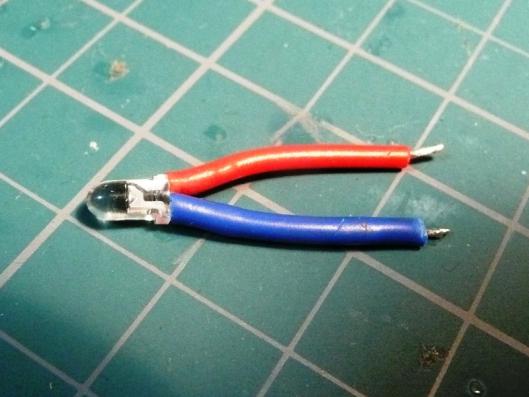

とりあえずLEDの足に皮膜を着けてみたりしました。(笑)

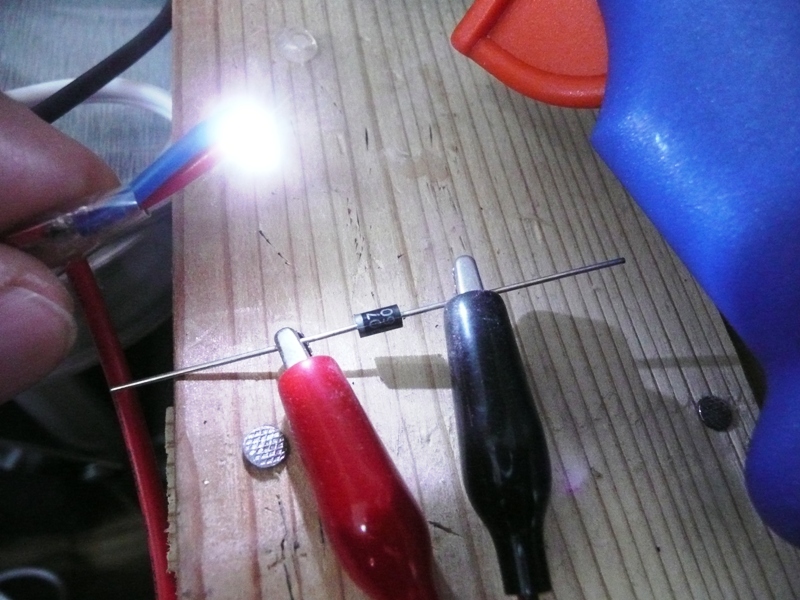

・・・っていうか基本はコレでしょ!
整流ダイオードを使用して電気の逆流を防ぎます。



でもCRDが逆で過電流になるのは防げませんけど!(爆)















先ほどのアクリルを溶かした所は気泡で光が拡散されています。
これが原因で若干暗くなってしまったようです。















まだ、アクリルに並行にLEDを付けた方が指針を明るくできます。
さて、これからどう仕上げようかな? ( ´∀`)


少しずつ詰めて行きますね。
似たネタが続きますが夜露死苦! ぷっ!
