24年 4月11日(水)

夜ですが 昼用照明 を点けました。


/





















面白そうなブログパーツがありましたので貼り付けました。

どうでしょう?(^ω^)





















メーター指針用の照明をLEDで作り・・・

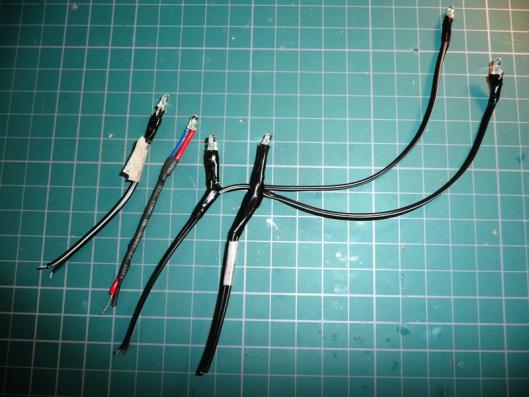

メーター中央指針照明セット

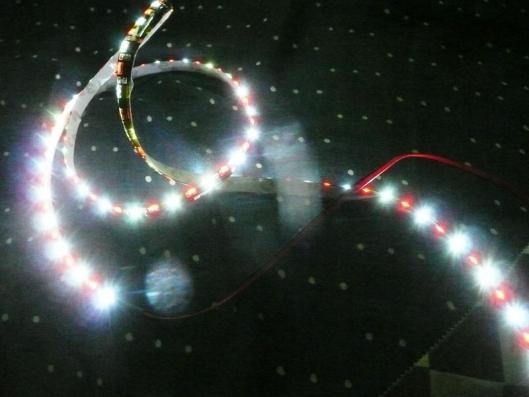

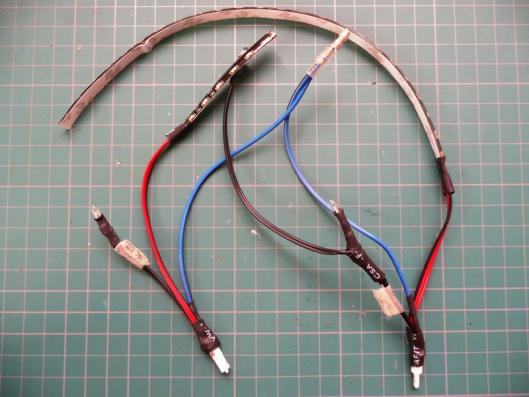

側面発光のテープLED(赤/白)を用意して・・・















組み合わせてこのようなモノを作りました!(^ω^)
メーター指針照明とメーター照明の配線をまとめたモノです。

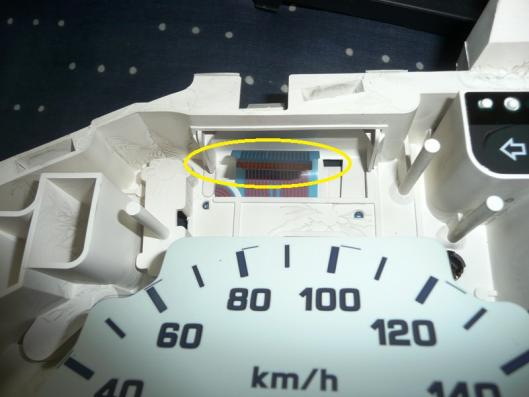

コレを組み込む為、スピードメーターを取り外します。
ここの取り外し方を知りたい人はコメくださいね。(笑)















メーターを取り外して作業性が良くなったので早速、指針照明を取り付けます。
まず、光を誘導するアクリルにハンダゴテでLEDが入る穴を開けます。

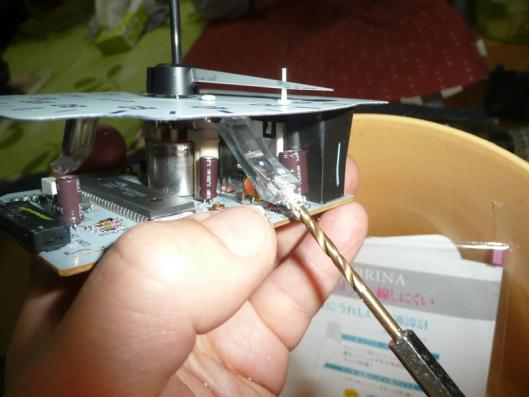

このままではアクリルに出来た気泡が光を弱めてしまうので、ハンドドリルで削ります。

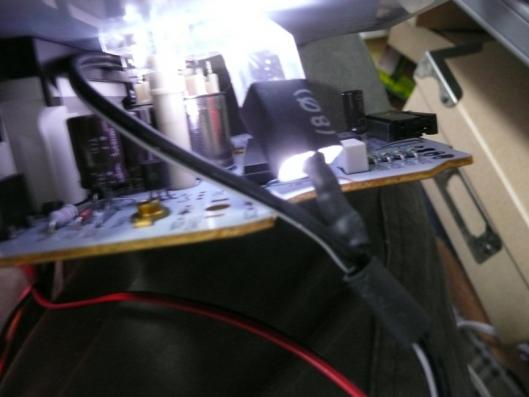

LEDを差し込み点灯させて、光がメーター中央に来るように調整してから固定します。
固定には熱収縮チューブとホットボンドを併用しました。

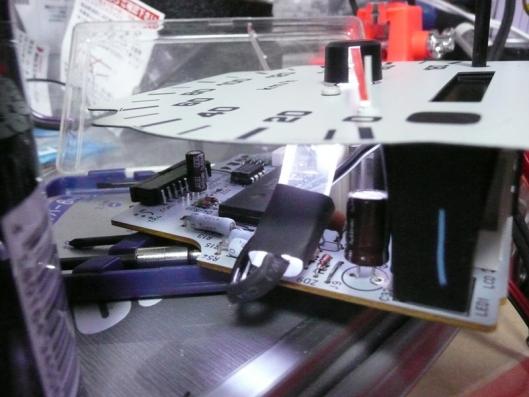

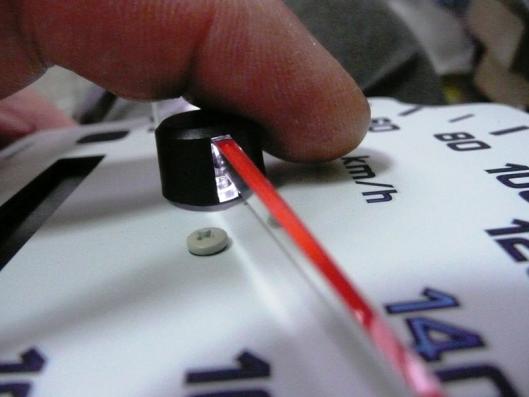

指針に光が来ているかどうかはココを見たらわかります。(笑)

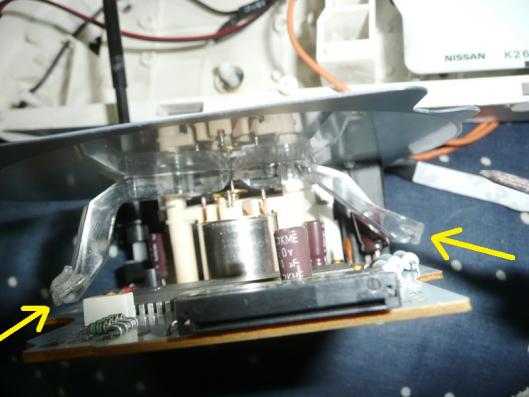

メーターには光誘導のアクリルが2本あるので両方に設置。

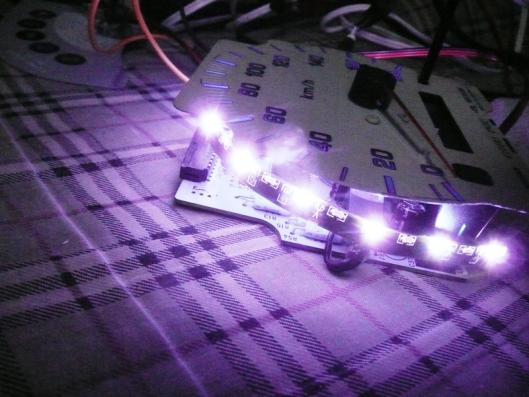

指針照明ができたら今度はメーター照明のLEDチューブを光らせて、光の透過具合を確認しながら微調整します。

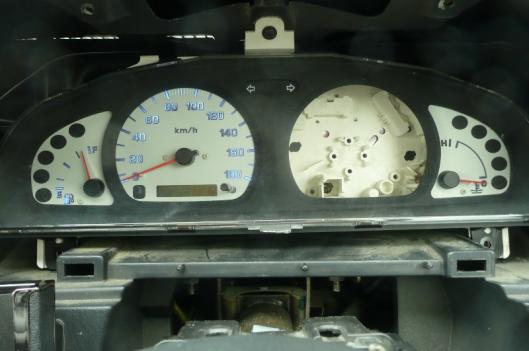

完成まで時間が掛かるので、とりあえずメーター設置。
タコメーターは無くても走れますから。(マテ)















タコメーターは部屋で微調整を続けてベストな状態を探しています。















夜ですが 昼用照明 を点けました。
パネルの色が出てちょっと青みがかっています。




昼用照明なので指針は明るくしてありません。

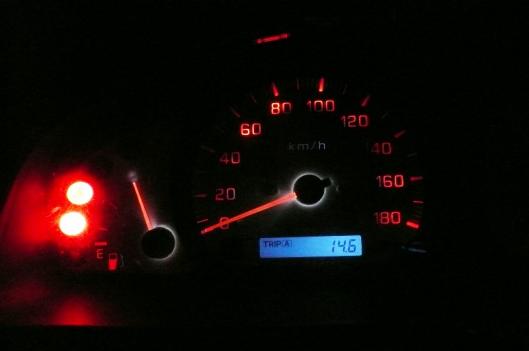

夜用照明 です。
赤いのはいいのですが・・・ムラムラです。(ち~ん)



薄暗いともっとムラムラしています。(が~ん)






どう仕上げるかな~? ( ̄ω ̄;)う~む



何が難しいって、光ムラをいかに無くすかですよね。
