でも夜のオドメーターが格段に読みやすくなりました。

























パルサーのオドメーター照明をLED化していましたが、手持ちのモノで間に合わせた為イロイロ良くありません。
今回、パルサーのオドメーターに合うと思うLEDをチョイスしました。















エルパラを通じてLEDを発注しました。

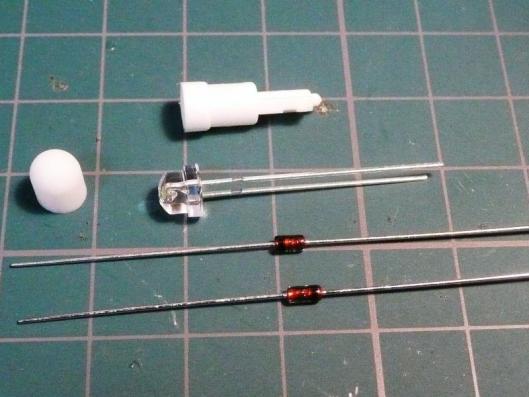

用意したモノ
帽子型LED(白) 3.2V 20mA 1300~1700mcd 指向角120°
スイッチングダイオード
CRD 定電流ダイオード E-562(5.0~6.5mA)
T5ウェッジベース
5mm拡散キャップ

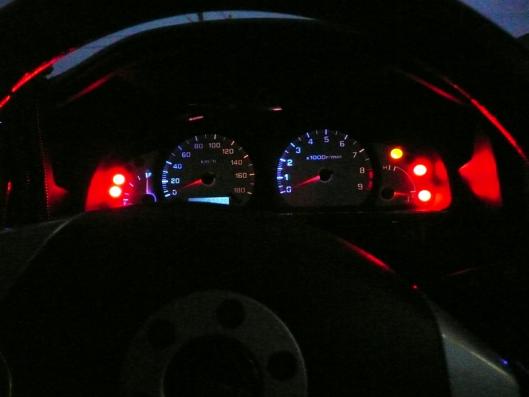

最初は 角型青色LED2発仕様(フル輝度)を突っ込んでみました。
青く光るのはカッコよくていいのですが、なにせ眩し過ぎる。



常に見るメーターが眩しいのはダメです。

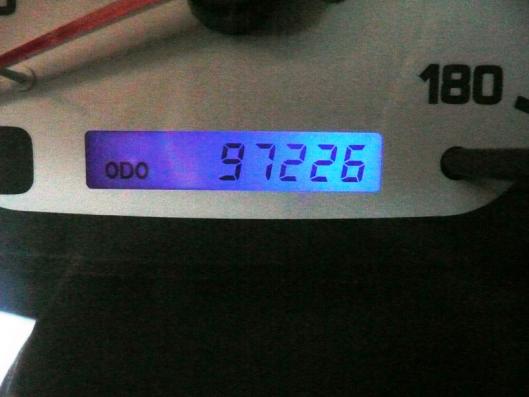

そして、コレが交換前のオドメーターです。





3mm砲弾型LEDに青色拡散キャップを付けた減光仕様ですが、色ムラが激しく夜には青く光っていますが、実際数字はとても読みにくいです。
数字が読めないとオドメーターの意味がないです。














コレを今回作ったLEDに交換します。

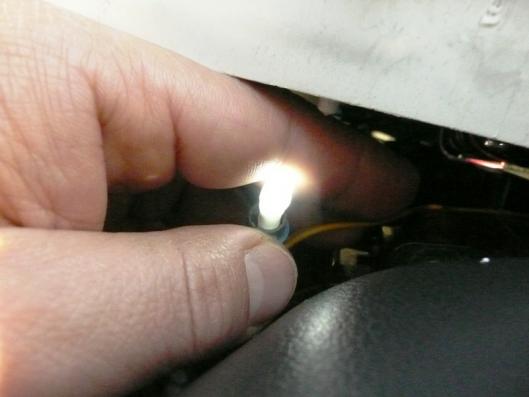

5.0~6.5mAしか流していませんがとても明るいです。

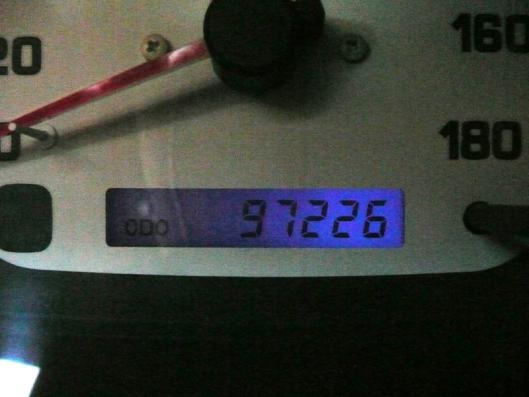

白色LEDに白色拡散キャップだったので、真っ白に発光するかと思いきや、ちょっとだけ青みがかっていますね。

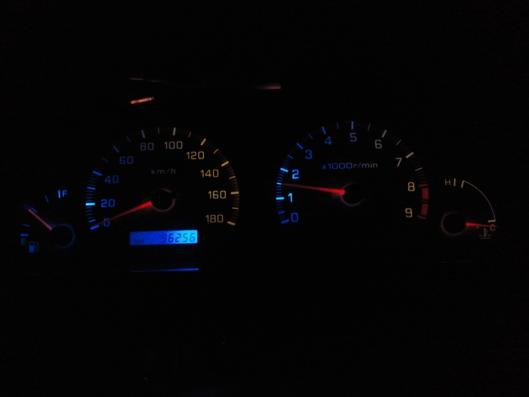

でも夜のオドメーターが格段に読みやすくなりました。















読み易さはこの通り!





ヽ(`Д´)ノ ・・・って写ってないじゃん!(爆)
・・・まあ、良くなったっていう事で。(´~`;)




思ったより光ムラもなくいい感じです。
ま~、ここは球を作ったら交換するだけですからね。
